Messen, was andere nur schätzen.

Taktile Auftrags- und Lohnmessungen mit modernster Technik für Ihre Qualitätssicherung. Zertifiziert nach DIN EN ISO 9001.

Messbereich X / Y / Z1.200 / 2.400 / 1.000mm

Werkstückgewicht2.000kg

MPE_E2,2 + L/300µm

SoftwareCALYPSO

Für Ihren Anspruch an Geometrie und Maßgenauigkeit.

Mit Hilfe modernster Technik führen wir Auftrags- und Lohnmessungen zur Qualitätssicherung durch, auch für Bauteile, die nicht bei uns gefertigt wurden.

Über die reine Messdienstleistung hinaus bieten wir die Fertigung von Werkstücken inklusive Messung an. Mit über 20 Jahren Erfahrung in der Herstellung komplexer Werkstücke unterstützen wir Sie gerne bei der Interpretation der Messergebnisse und bei der Einleitung von Korrekturmaßnahmen.

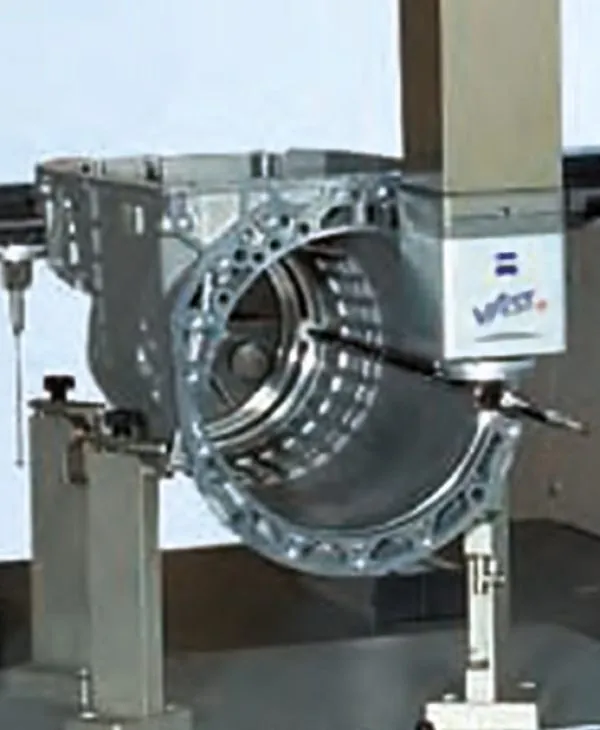

Zeiss Accura Koordinatenmessmaschine misst ein Gehäuse

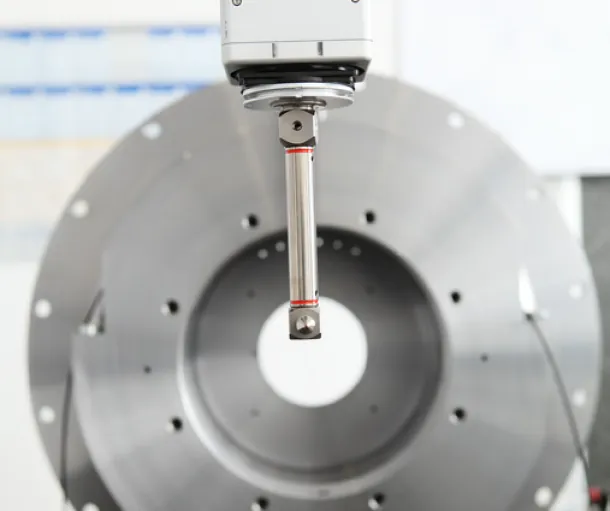

Messtaster an einem Flansch mit Lochkreis

2,2µm + L/300Längenmessabweichung MPE_E

1,9µmAntastabweichung MPE_P

VASTXT goldScanning-Messkopf der 3. Generation

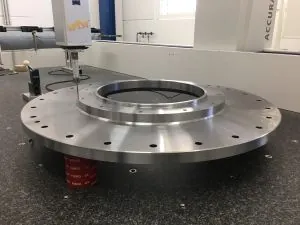

2.000kgMax. Werkstückgewicht auf dem Granittisch

Genauigkeit

Wie genau ist genau?

Die zulässige Längenmessabweichung unserer Zeiss Accura hängt von der Messlänge ab. Ziehen Sie den Regler auf die Länge Ihres Bauteils.

Messlänge L 500 mm

MPE_E = 2,2 + L/300 3,87 µm

Zum Vergleich: Ein menschliches Haar ist etwa 70 µm dick, also rund 18-mal so viel.

Unsere Leistungen für Sie.

Von der einzelnen Prüfmerkmal-Messung bis zum vollständigen Erstmusterprüfbericht.

Messdienstleistungen

Auftragsmessungen
Vermessen von Bauteilen jeglicher Art nach Kundenvorgabe, etwa aus Maschinenbau, Getriebebau und Automotive
Ein- und Vermessen von Lehren und Messvorrichtungen

Programme und Berichte

CNC-Programmerstellung offline
Erstellen von Erstmusterprüfberichten
2D- und 3D-Messungen gegen CAD-Daten oder Zeichnung
Kundenspezifische Ergebnisdarstellung

Technik

Koordinatenmessmaschine Zeiss Accura
Sensorik VAST XT gold mit Scanning-Technologie
Software CALYPSO

Datenformate

STEP- und SAT-Schnittstelle zum Einlesen von 3D-Daten
Technische Zeichnung als Grundlage

3D-Koordinatenmessmaschine, Bj. 2008

Zeiss Accura

Brückenmessgerät mit Scanning-Messkopf für taktiles Messen. Ergebnisse werden kundenspezifisch aufbereitet.

X1.200mm

Y2.400mm

Z1.000mm

Sensorik: VAST XT gold
Software: CALYPSO
MPE_E: (2,2 + L/300) µm
MPE_P: 1,9 µm
Max. Werkstückgewicht: 2.000 kg
Schnittstellen: STEP, SAT

Aus unserem Messraum.

Häufige Fragen zur Messtechnik.

Messen Sie auch Bauteile anderer Hersteller?

Ja. Wir führen Auftrags- und Lohnmessungen für Bauteile jeglicher Art nach Ihrer Vorgabe durch, unabhängig davon, wo sie gefertigt wurden.

Welche Unterlagen benötigen Sie?

Eine technische Zeichnung oder 3D-Daten. Über die STEP- und SAT-Schnittstelle lesen wir CAD-Modelle direkt ein und messen dagegen.

Was erhalte ich als Ergebnis?

Ein Messprotokoll mit kundenspezifischer Ergebnisdarstellung oder einen vollständigen Erstmusterprüfbericht. Auf Wunsch besprechen wir die Ergebnisse und mögliche Korrekturmaßnahmen mit Ihnen.

Wie groß und schwer darf das Bauteil sein?

Der Messbereich beträgt 1.200 x 2.400 x 1.000 mm (X, Y, Z), das Werkstückgewicht bis zu 2.000 kg.

Zeichnung schicken. Angebot erhalten.

Senden Sie uns Zeichnung oder 3D-Daten. Wir melden uns mit einer Einschätzung zu Machbarkeit, Preis und Termin.
