CNC-Fräsen im Großformat.

Mit modernster CNC- und CAD/CAM-Technik bearbeiten wir Werkstücke bis 10 t Stückgewicht und 7.000 mm Länge.

Stückgewicht10.000kg
Abmessungen7.000 x 1.200 x 2.300mm
Bearbeitungbis 5Achsen
Spindel10.000U/min

Groß, schwer, komplex. Und trotzdem maßhaltig.

Mit unseren CNC-gesteuerten Fräsmaschinen und Bearbeitungszentren bearbeiten wir Werkstücke bis zu einem Stückgewicht von 10 t und Abmessungen von 7.000 x 1.200 x 2.300 mm.

Durch den Einsatz modernster CAD/CAM-Software erstellen wir Programme offline, prüfen Bearbeitungen vorab auf Kollision und optimieren so die Fertigungszeiten. Bis hin zur 5-Achs-Bearbeitung sind sämtliche Bohr- und Fräsbearbeitungen möglich.

Heidenhain iTNC 530MazatrolIKZ 40 barHSK-100SK 50
Frässpindel über einem aufgespannten Gussgehäuse
Gefrästes Bauteil mit Taschen, Passbohrungen und Gewinden

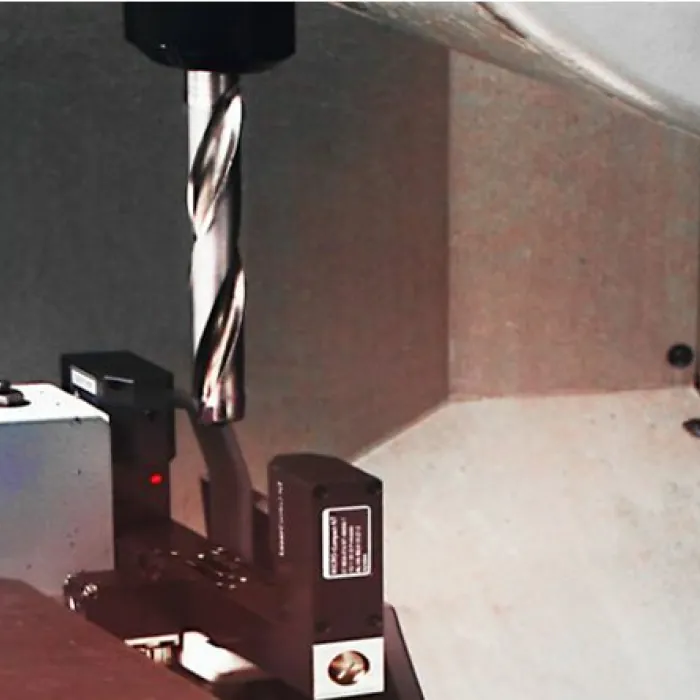

Bohrer bei der Bearbeitung eines Stahlteils
10.000kgMax. Tischbelastung auf der Kekeisen UBF-D 7000/23
7.000mmVerfahrweg in der X-Achse für lange Bauteile
120PlätzeWerkzeugmagazin im 5-Achs-Bearbeitungszentrum
44kWAntriebsleistung der DMC 100 U duoBLOCK

Was wir fräsen.

Vom massiven Maschinenbett bis zur komplexen Vorrichtung: Wir bearbeiten Einzelteile und Serien nach Ihrer Zeichnung oder Ihren 3D-Daten.

Bearbeitungen

  • Plan-, Kontur- und Taschenfräsen
  • Bohren, Reiben und Gewindeschneiden
  • 4-Seiten-Bearbeitung mit Universalfräskopf
  • 5-Achs-Bearbeitung in einer Aufspannung

Programmierung

  • Offline-Programmierung mit CAD/CAM
  • Kollisionsprüfung vor Bearbeitungsbeginn
  • Optimierte Fertigungszeiten

Werkstücke

  • Gehäuse, Rahmen und Maschinenbetten
  • Platten, Grundkörper und Flansche
  • Vorrichtungen und Werkzeugbauteile

Qualität

  • 3D-Messung im eigenen Haus
  • Messprotokoll auf Wunsch
  • Abläufe nach DIN EN ISO 9001

Unsere Fräsmaschinen.

Kekeisen Universal-Bettfräsmaschine UBF-D 7000/23
Universal-Bettfräsmaschine, Bj. 2013

Kekeisen UBF-D 7000/23

Unser Großteile-Spezialist mit automatisch schwenkbarem Universalfräskopf für die 4-Seiten-Bearbeitung in 1°-Positionen.

X7.000mm
Y1.200mm
Z2.300mm
Steuerung
Heidenhain iTNC 530, 3+1 Achsen
Spindeldrehzahl
20 bis 6.000 U/min
Max. Tischbelastung
10.000 kg
NC-Rundtisch
1.250 x 1.250 mm
Innere Kühlmittelzufuhr
40 bar
DMG DMC 100 U duoBLOCK 5-Achs-Bearbeitungszentrum
5-Achs-Universal-Bearbeitungszentrum

DMC 100 U duoBLOCK

Mit 2-fach-Palettenwechsler für hauptzeitparalleles Rüsten und hohe Spindelleistung bei komplexen Geometrien.

X1.000mm
Y1.100mm
Z1.000mm
Steuerung
Heidenhain iTNC 530
Spindeldrehzahl
bis 10.000 U/min
Antriebsleistung
44 kW
Palettengröße
1.000 x 800 mm
Werkzeugmagazin
120 Plätze, HSK-100
Max. Tischbelastung
1.500 kg
Mazak CNC-Bearbeitungszentrum
3-Achs-Universal-Bearbeitungszentrum

Mazak V655/80

Robust und vielseitig für lange, flache Bauteile und klassische 3-Achs-Bearbeitungen.

X2.000mm
Y650mm
Z650mm
Steuerung
Mazatrol M-Plus
Spindeldrehzahl
25 bis 6.000 U/min
Antriebsleistung
18,5 kW
Werkzeugmagazin
30 Plätze, SK 50
Max. Tischbelastung
2.500 kg
Großer gedrehter Ring aufgespannt im Bearbeitungszentrum
Großteilfräsen

Gefräst bei Link & Tepel.

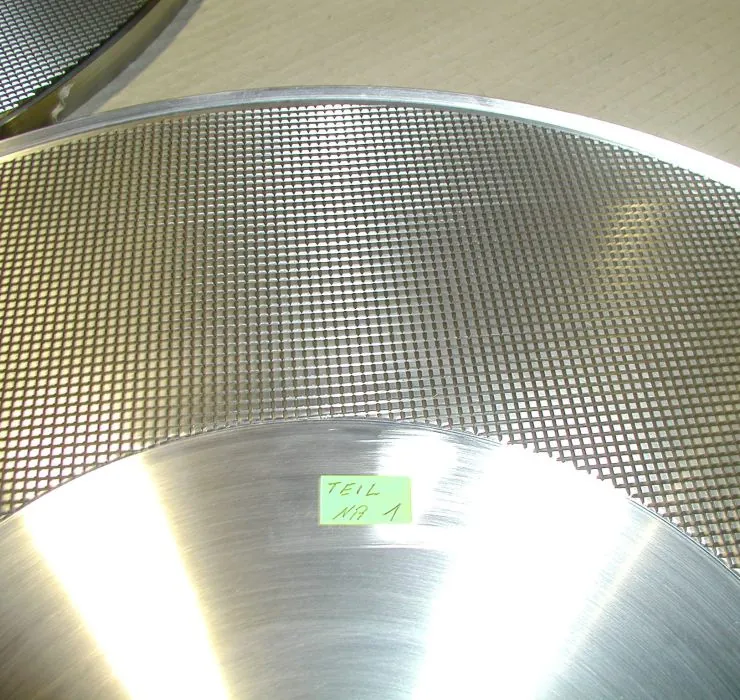

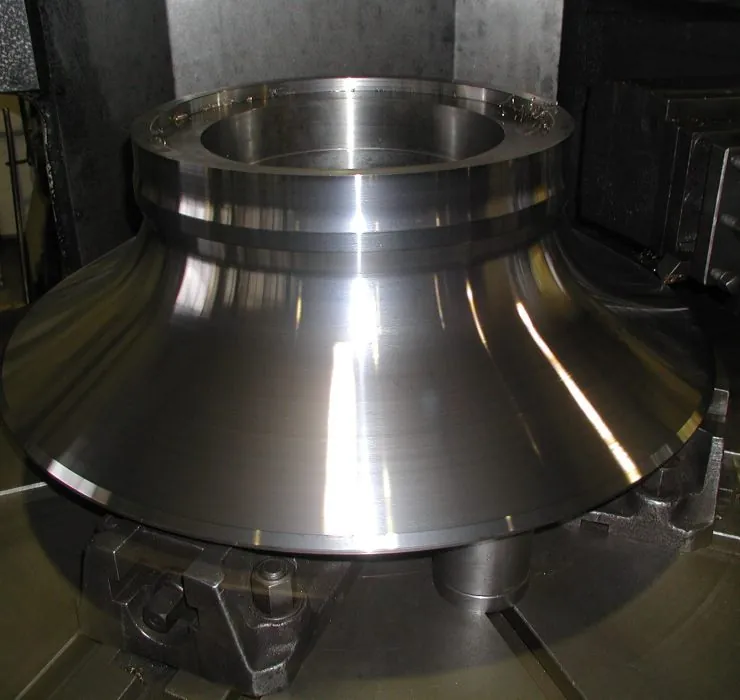

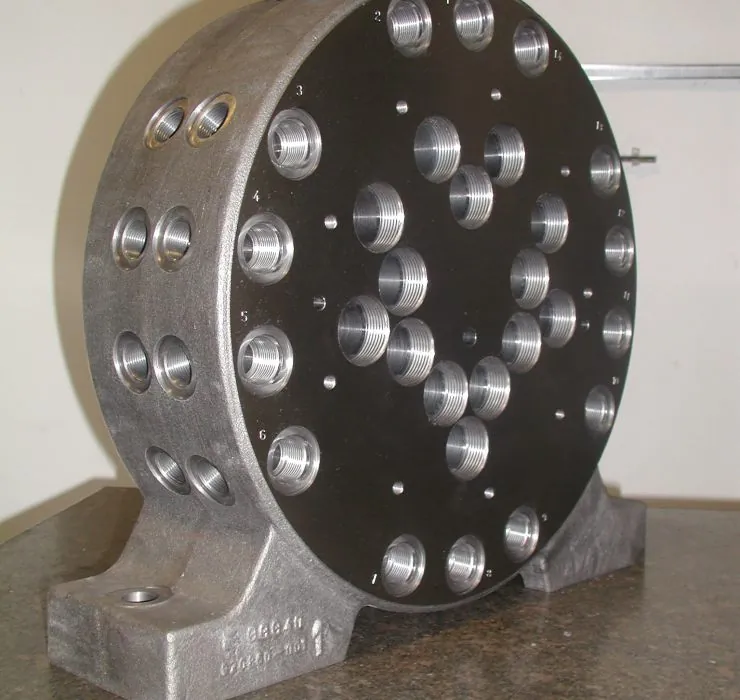

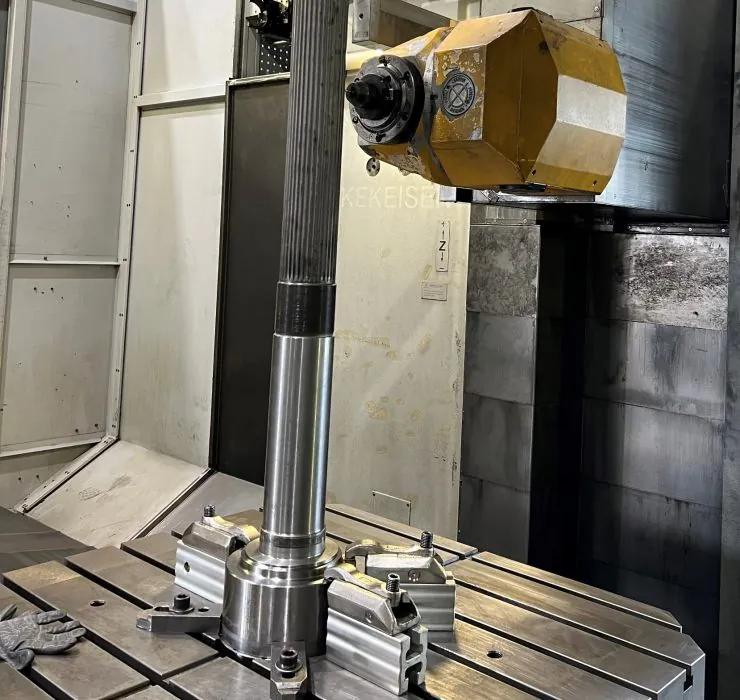

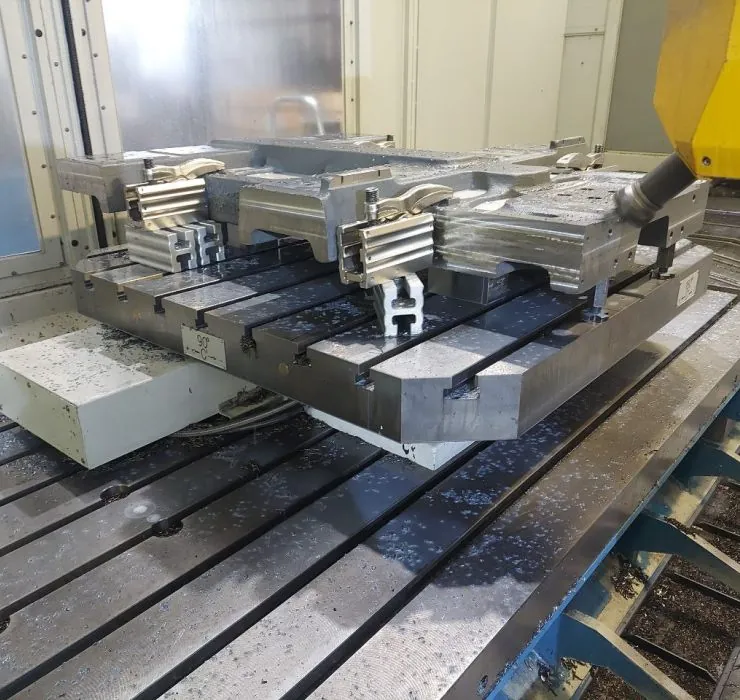

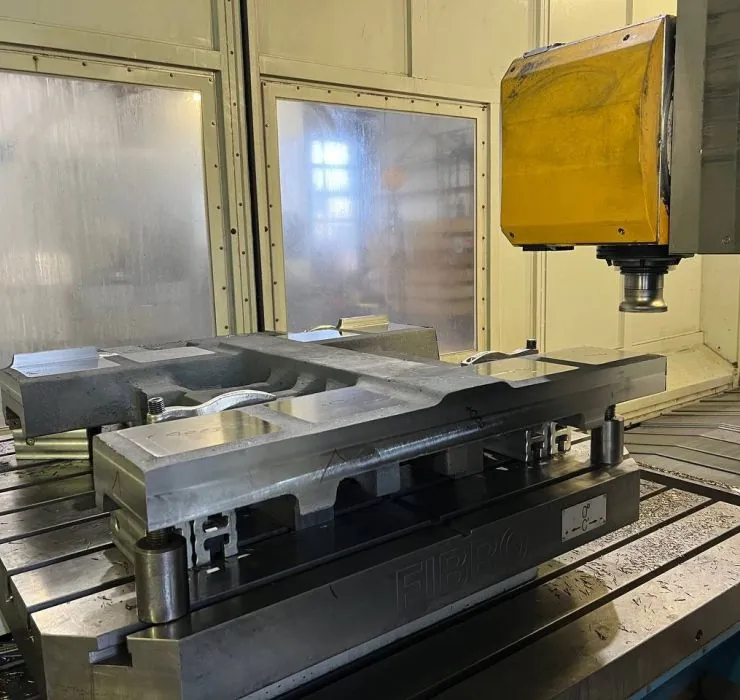

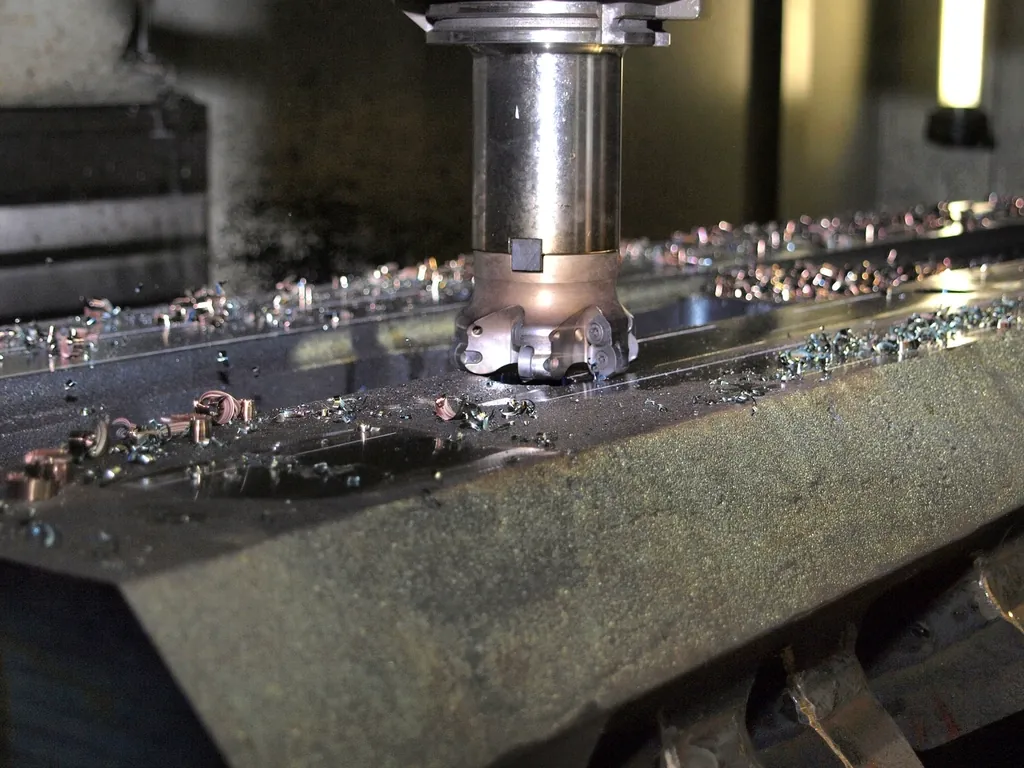

Fräsbearbeitung eines Großteils Bauteil mit konischer Innenkontur Bohrbearbeitung auf dem Maschinentisch Zylinder mit umfangreichem Bohrbild Mehrere Bauteile in einer Aufspannung Lochplatte mit hunderten Bohrungen Planfräsen mit Messerkopf Kegeliges Bauteil in der Maschine Komplett bearbeitetes Gehäuse

Häufige Fragen zum Fräsen.

Auf unserer Kekeisen-Bettfräsmaschine bearbeiten wir Werkstücke bis 7.000 x 1.200 x 2.300 mm und bis 10.000 kg. Kleinere, komplexe Teile fertigen wir auf dem 5-Achs-Bearbeitungszentrum DMC 100 U.

Beides. Wir programmieren offline mit CAD/CAM-Software und prüfen die Bearbeitung vorab auf Kollision. Für 3D-Daten eignen sich zum Beispiel STEP-Dateien.

Ja. Neben der reinen Lohnbearbeitung bieten wir die Komplettfertigung einschließlich Material und, falls erforderlich, Wärmebehandlung an.

Mit unserer Koordinatenmessmaschine Zeiss Accura im eigenen Haus. Auf Wunsch erhalten Sie ein kundenspezifisches Messprotokoll oder einen Erstmusterprüfbericht.

CNC-DrehenØ bis 1.600 mm, Drehlängen bis 4.000 mm
3D-MesstechnikTaktile Lohnmessung mit Zeiss Accura
KomplettbearbeitungMaterial, Wärmebehandlung, Prüfprotokoll

Zeichnung schicken. Angebot erhalten.

Senden Sie uns Zeichnung oder 3D-Daten. Wir melden uns mit einer Einschätzung zu Machbarkeit, Preis und Termin.
